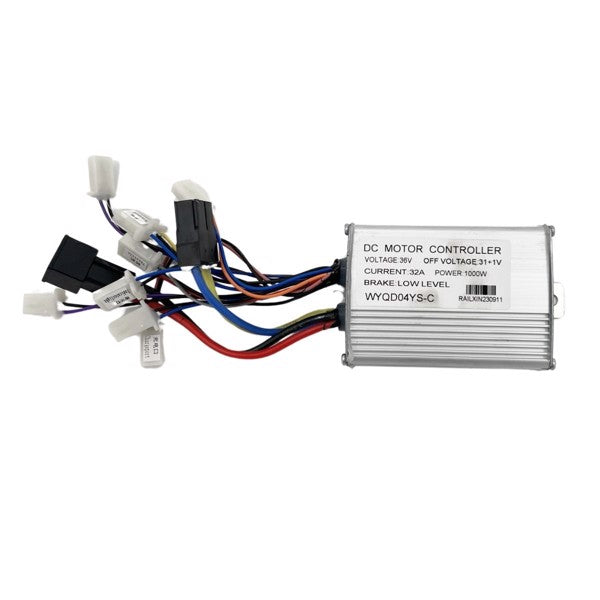

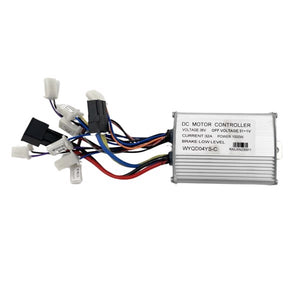

Styreboks 1000W til Mini EL ATV 36V

Styreboks til: Mini EL ATV Renegade 1000W Gen.2

Stik/ledningsfarver på de forskellige ledninger :

• Batteri : 2 bens Han-stik (rød - sort) - Sikringsboks på rød (+) ledning på model WYQD04YS-C2
• Motor : 2 bens Hun-stik (gul - blå)
• Batteriindikator : (2x) 2 bens Hun-stik (blå/rød - sort)
• Ladeport : 2 bens Hun-stik (sort - pink)
• Tændingslås : 2 bens Hun-stik (blå/rød - orange)
• Bremse : 2 x 2 bens Hun-stik (sort - lilla)
• Bremselys : Nej
• Gas / Speeder : 3 bens Hun-stik (rød/hvid - sort - grå)
• Fartbegrænser : 3 bens Hun-stik (blå - sort - gul)
• Bakgear : Nej
• Display : Nej
• Lys for : Se batteriindikator
• Lys bag : Nej
